Bağlantı Elemanı Mühendisliğindeki Temel Farklılıkları Anlamak
Uygun bağlantı elemanının seçilmesi, herhangi bir duvar veya alt zemin kurulumunun uzun vadeli dayanıklılığının belirlenmesinde kritik bir faktördür. Bir vida basit bir dişli metal parçası gibi görünse de, mühendisliği onun belirli çevresel stresler, kesme kuvvetleri ve malzeme yoğunlukları altında nasıl performans göstereceğini belirler. Yüksek nemli döşeme yedekleme sisteminde standart iç vidaların kullanılması gibi bir bağlantı elemanının yanlış uygulanması, yıkıcı yapısal arızalara, döşemelerin kaymasına ve bütünlüğün bozulmasına neden olabilir.
Konut ve ticari inşaatlarda en sık kullanılan bağlantı elemanlarından ikisi, alçı için tasarlanmış özel çerçeve vidaları ve yoğun çimentolu paneller için tasarlanmış olanlardır. Bu bağlantı elemanları birbirinin yerine kullanılamaz. Farklı metalurjik bileşimlere, kaplama teknolojilerine, iplik tasarımlarına ve belirli alt tabakalarla etkileşime girecek şekilde yapılandırılmış kafa profillerine sahiptirler. Yanlış ürünün kullanılması, kurulum sırasında kırılmaya, hızlı korozyona veya zamanla yapısal bozulmaya neden olabilir.
Çimento Levha Performansı
Nemli, alkalin çimentolu matrislere gömüldüğünde kimyasal bozulmayı önlemek için alkalileşmeye dirençli kaplamalar gerektirir.
Standart Alçıpan Performansı
Dış koruyucu tabakayı yırtmadan kağıt kaplama ve yumuşak alçı çekirdeklerden hızlı nüfuz etmek için optimize edilmiştir.
Arkasındaki Mühendislik çimento levha vidaları
Fayans destek levhaları, genellikle fiberglas ağ ile güçlendirilmiş yoğun, aşındırıcı çimento esaslı malzemeden oluşur. Bu alt tabakaya standart bir bağlantı elemanının sürülmesi büyük sürtünme yaratır ve metali yoğun alkalin bir ortama sokar. Uzmanlaşmış çimento levha vidaları açıkça bu koşullara dayanacak ve kalıcı bir mekanik tutuş sağlayacak şekilde üretilmiştir.
Yüksek kalitenin temel ayırt edici özelliği çimento levha için vidalar Tesisatlar korozyona dayanıklı kaplamadır. Bu bağlantı elemanları tipik olarak özel bir seramik veya çinko-kromat kaplamayla işlenir. Bu koruyucu katman, Portland çimentosunda bulunan alkalilerin aşındırıcı doğasına dayanacak şekilde formüle edilmiştir. Bu kaplama olmadan, standart çelik hızla oksitlenerek paslanmaya yol açar, burada genişleyen pas dışarıya doğru basınç uygulayarak çevredeki kiremit harcını çatlatır.
Kafa geometrisi başka bir kritik mühendislik varyasyonudur. Alçı bağlantı elemanlarının kavisli başlığının aksine, birinci sınıf destekçi çimento levha vidaları tasarım, alt tarafında özel çıkıntılar veya uçlar bulunan düz bir levha kafası içerir. Bağlantı elemanı yoğun alt tabakaya girdiğinde, bu küçük metal uçlar çimento paneline çizikler atarak hafif bir girinti oluşturur. Bu, levha kafasının, levhanın kırılgan kenarlarını kırmadan mükemmel şekilde aynı hizada veya hafifçe gömme olarak oturmasını sağlar. Bu hizalama profili, sonraki döşeme aşamalarında ince sertleşen harcın eşit şekilde uygulanması için zorunludur.
Ayrıca bu bağlantı elemanları, hem ahşap hem de hafif çelik çerçevelerde üstün çekilme direnci sağlayan belirgin, derin dişlere sahiptir. Diş adımı, sert levhayı dikmeye karşı sıkı bir şekilde çekecek şekilde hesaplanır; böylece ağırlık taş veya seramik karolar yoluyla uygulandığında alt tabakanın herhangi bir sapmasını veya bağımsız hareketini ortadan kaldırır.
Yapısal Profili alçıpan vidaları
Alçı paneller, çimentolu panellere göre önemli ölçüde daha yumuşak ve daha az yoğun olup, tamamen farklı bir mekanik sabitleme yaklaşımı gerektirir. Bir standart alçıpan vidası kurulum hızı ve özel levhadan çerçeveye gerilim dinamikleri açısından son derece optimize edilmiştir. Bu bağlantı elemanları genellikle siyah fosfat veya sarı çinko kaplamaya sahiptir ve neredeyse yalnızca kronik nemden korunan iç ortamlar için tasarlanmıştır.
Standart bir alçı bağlantı elemanının imza özelliği borazan başlı vida profil. Başlığın altındaki pürüzsüz, içbükey kavis, alçıpan panelin dış kağıt kaplamasını dilimlemeden nazikçe sıkıştırmak için tasarlanmıştır. Kağıt kaplama, yapısal panelin saf gücünün önemli bir kısmını sağlar. Bir tutturucunun kağıdı tamamen delmesi durumunda yumuşak çekirdek çok az direnç gösterir ve bu da üfleme olarak bilinen yapısal bir arızaya neden olur. Boru başlığı, derz bileşiği ile temiz bir şekilde doldurulabilen düzgün bir çukur oluşturur.
Bu bağlantı elemanlarını seçerken hassas bir şekilde anlamak alçıpan vidası dimensions yapısal uyum açısından hayati öneme sahiptir. Çap tipik olarak bir ölçü numarasıyla belirtilir; #6 ve #8 endüstri standartlarıdır. Dikey saplamalara veya tavan kirişlerine yeterli nüfuzun sağlanması için uzunluk, panel katmanının kalınlığına göre seçilmelidir.
Konu türleri temiz bir şekilde iki işlevsel kategoriye ayrılmıştır:
- Kaba dişler: Ahşap liflerini etkili bir şekilde kavramak için keskin, geniş aralıklı kanatlarla tasarlanmıştır.
- İnce dişler: Soğuk şekillendirilmiş çelik çerçeveyi temiz bir şekilde kesmek için tasarlanmış çift veya yakın aralıklı adımlarla tasarlanmıştır.
Doğrudan Karşılaştırma: Malzeme, Kaplamalar ve Boyutlar
Bu bağlantı elemanlarının neden birbirinin yerine geçemeyeceğini tam olarak anlamak için teknik parametrelerini doğrudan karşılaştırmak faydalı olacaktır. Siyah fosfatlı alçı tutturucunun dış mekana veya ıslak alan çimento levhasına sürülmesi, kimyasal oksidasyon nedeniyle hızla yapısal bozulmaya yol açacaktır. Tersine, ağır, nervürlü bir çimento tutturucuyu alçıya sürmek, kağıdın yüzünü parçalayacak ve tutma gücünü bozacaktır.
| Mühendislik Özelliği | Çimento Levha Bağlantı Elemanları | Alçıpan Bağlantı Elemanları |
|---|---|---|
| Birincil Kafa Profili | Havşa Uçlu Düz Gofret Kafası | Pürüzsüz Kavisli Boru Kafası |
| Standart Yüzey İşlemi | Alkali Dirençli Ceramic or High-Grade Zinc | Siyah Fosfat veya Yağlı Kaplama |
| Yüzey Uyumluluğu | Portland Çimento Levhası, Fiber-Çimento Panelleri | Alçı Duvar Kaplaması, Alçıpan Paneller |
| Korozyon Direnci Derecelendirmesi | Yüksek (Sürekli nemli ortamlara dayanıklıdır) | Düşük (Kesinlikle kuru iç mekanlarla sınırlıdır) |
| Ortak Gösterge Boyutları | #8, #9, #10 Ağır Hizmet Çapları | #6, #7, #8 Standart Yapısal Çaplar |
Boyut farklılıkları, yapısal bağlantı elemanlarının yük dağıtımı için özelleştirildiğini göstermektedir. Çimento panelleri ağır ve kırılgan olduğundan, kenetleme kuvvetini daha geniş bir alana dağıtmak için daha geniş bir levha kafası gerektirir. Alçıpan levhalar, çukurlu borazan kafası konfigürasyonu altına sarılmış kağıt yüzünün gerilme mukavemetine bağlı olarak daha hafiftir.

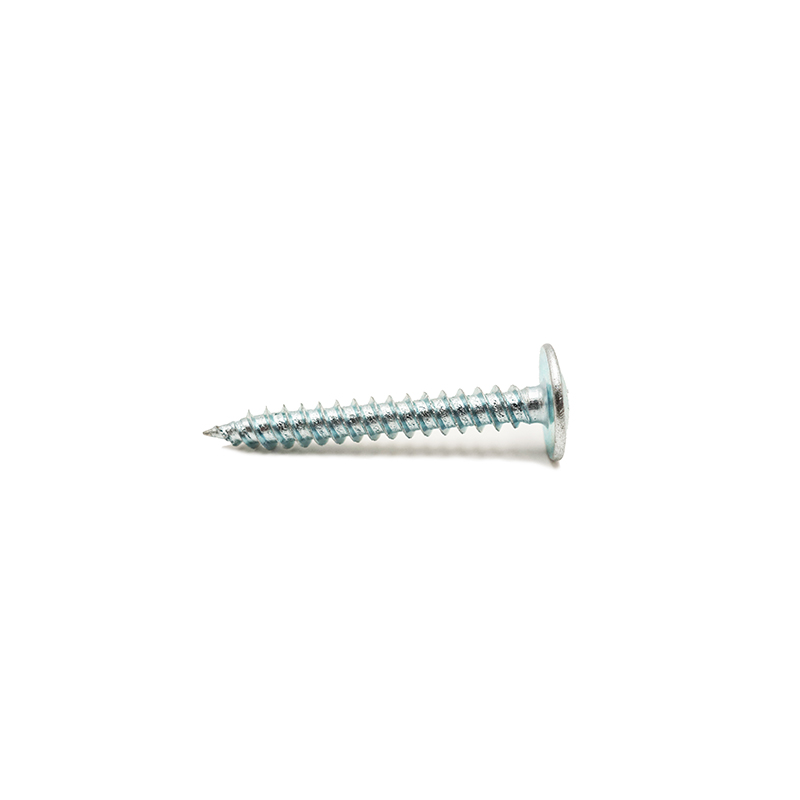

Endüstriyel Bağlantı Elemanları Görsel Sunumu
Ticari üretim ve dağıtımda, diş oluşumundaki ve yüzey işleme kalınlığındaki tutarlılık, ağır iş sahalarındaki arıza oranını belirler. Aşağıda hassas diş tutarlılığı ve yapısal optimizasyon gösteren yüksek kaliteli endüstriyel üretim bağlantı elemanlarının ayrıntılı bir görünümü bulunmaktadır.
Standart Alçıpan Sistemleri için En İyi Sabitleme Uygulamaları
İç duvar çerçevelemesini standart alçıpan ile gerçekleştirirken, yapısal bütünlük ve estetik görünüm tamamen doğru uzunluk ve aralığın seçilmesine bağlıdır. Montajcılar arasında sıklıkla karşılaşılan bir kafa karışıklığı noktası, tam olarak ne olduğunu belirlemektir. 1/2 alçıpan için hangi boyutta alçıpan vidaları imar yönetmeliği gereğidir. Konut ahşap çerçevesine monte edilen standart yarım inç kalınlığındaki levhalar için 1-1/4 inç uzunluk mutlak minimum standarttır.
Bu seçim, bağlantı elemanının masif ahşap çerçeveye en az 3/4 inç kadar nüfuz etmesini sağlar. Çerçeve ağır çelik saplamalardan oluşuyorsa, metal dişler derin nüfuz gerektirmeden çelik flanşa güvenli bir şekilde kilitlendiğinden 1 inçlik ince dişli bir bağlantı elemanı kabul edilebilir. Daha kalın 5/8 inçlik yangına dayanıklı alçıpan paneller için, aynı yapısal sabitleme derinliğini korumak amacıyla uzunluğun buna uygun olarak 1-5/8 inç'e kadar ölçeklendirilmesi gerekir.
Profesyonel alçıpan kurulumu için çok önemli bir temel kural: aşırı sürüşle yapısal bütünlük sağlanamaz. Bağlantı elemanı yüzey kağıdını tam olarak 1/32 inç kadar çukurlaştırmalıdır. Kağıdın kırılması durumunda tutma kapasitesi yüzde 80'den fazla düşer ve bu da beş inç uzağa çakılan ikincil bir bağlantı elemanının takılmasını gerektirir.
Bağlantı ızgaranızın yoğunluğunun hesaplanması da aynı derecede önemlidir. Düşünürken yaprak başına kaç tane alçıpan vidası Duvar dikey yerleşiminde standart 4x8 ayak paneli için gerekli olan saha ve kenar aralığı protokollerine kesinlikle uyulmalıdır. Merkezde 16 inç aralıklı konut ahşap saplama konfigürasyonları için profesyonel bir düzen, dikey kenarlar boyunca maksimum 12 inç ve iç saha saplamaları boyunca 12 inçlik bir aralık belirler.
Bu matematiksel düzen, tek bir 4x8 ayaklık levha başına yaklaşık 28 ila 32 bağlantı elemanı sağlar. Panelleri tavan kirişlerine yatay olarak monte ediyorsanız, sürekli yer çekiminin aşağıya doğru çekilmesiyle mücadele etmek için aralık, alan boyunca her 12 inç'e kadar sıkılmalıdır. Endüstriyel vida tabancasında derinliğe duyarlı özel bir burun konisi kullanılması, her bir bağlantı elemanının manuel hatalar olmadan en uygun derinlik konfigürasyonuna ulaşmasını garanti eder.
Çimento Destek Levhaları için En İyi Sabitleme Uygulamaları
Fayanslı duşlar, zeminler ve ağır backsplash'lar için sağlam, sapmasız bir nem bariyeri sisteminin kurulması, özel stabilizasyon prosedürleri gerektirir. Yüksek kaliteli bir sürüşün yarattığı mekanik bağlantı çimento levha üzerinde destekçi Uygulama, alçı çerçevelemeye göre farklı mekansal toleranslar gerektirir. Çimento levhanın yapısal esnekliği olmadığından, kenar patlamalarını önlemek için bağlantı elemanlarının dikkatli bir şekilde çakılması gerekir.
Herhangi bir yapısal bağlantı elemanını sürmeden önce, 1/4 inçlik çentikli mala kullanılarak alt zemin veya duvar alt tabakası boyunca kalın bir değiştirilmiş ince ayarlı harç yatağı taranmalıdır. Harç ıslakken çimento paneller yerine oturtulur. Buradaki mekanik bağlantı elemanının birincil rolü, harç macundan kristalimsi katı matrise geçiş yaparken yoğun, eşit sıkma kuvveti sağlamaktır.
Çimento paneller için bağlantı elemanı aralığı, alçıpan konfigürasyonlarına göre gözle görülür derecede daha sıkıdır. Bağlantı elemanlarının hem çevre kenarları hem de iç saha saplamaları boyunca her 8 inçte bir çakılması gerekir. En önemlisi, bir bağlantı elemanı asla çimento panelinin dış kenarından 1/2 inçten daha yakına çakılmamalıdır. Ağır bir levha kafasını ham kenara çok yakın sürmek, sert çekirdek malzemesinin ayrılmasına veya parçalanmasına neden olacak ve yerel yük taşıma kapasitesini tamamen bozacaktır.
Yatay kurulumlar için doğru seçeneğin seçilmesi alt zemin vidaları Yapısal zemin sıçramasının zaman içinde kiremit harç hatlarını bozmamasını sağlar. 1/4 inç veya 1/2 inçlik çimento panelini yapısal kontrplak alt zemine sabitlerken, bağlantı elemanları alttaki ana zemin kirişlerine tamamen nüfuz etmemelidir. Bağlantı elemanları, çimento levhayı ve kontrplak alt zemini ayrılmaz bir kompozit üniteye çekmeli ve yoğun yaya trafiği yüklerine maruz kaldığında bağımsız kaymayı önlemelidir.
Yapısal Bağlantı Elemanlarının Yanlış Uygulanmasının Sonuçları
Yanlış bir bağlantı elemanının kullanılması çoğu zaman, bitirme işi tamamen tamamlanana kadar gizli kalan arıza modlarına neden olur ve bu da iyileştirmeyi son derece maliyetli hale getirir. Standart bir siyah fosfatlı alçıpan bağlantı elemanı ıslak alanlı çimento levha kurulumuna çakıldığında, çevresel stresli korozyon çatlaması olarak bilinen kimyasal bir süreç neredeyse anında başlar. Nemli ortam, korunmasız karbon çeliği üzerinde pas oluşumunu hızlandırarak vidanın orijinal yapısal çapının birkaç katına kadar şişmesine neden olur.
Bu hacimsel genleşme, yoğun, esnek olmayan çimento çekirdeği üzerinde aşırı bir baskı oluşturur. Bu genellikle vida başı bağlantısında lokal kırılmaya veya yapısal arızaya neden olur. Eş zamanlı olarak, paslanmış bağlantı elemanının yapısal çekirdeği kesme mukavemetini kaybeder ve sonunda normal yük değişimleri altında kopar. Bu, duvar panelinin dışa doğru esnemesine, su geçirmez kiremit harç hatlarının kırılmasına ve gizli nemin duvar sisteminin arkasındaki ahşap veya çelik çerçevenin bozulmasına izin vermesine olanak tanır.
Bir diğer ciddi sorun ise kötü oturma veya alt zeminin kaydırılmasından kaynaklanan kafa açılmalarıdır. Bir alt zemin kurulumunda özel, ağır ahşaptan metale alt zemin donanımı yerine standart alçıpan bağlantı elemanları kullanılıyorsa, yüksek saf kuvvetler kafaları hızla gövdeden kesecektir. Kalan paneller gevşek çelik millere sürtünerek sinir bozucu gıcırtılar çıkaracak ve yer karolarının kırılmasına neden olacaktır.
Yapısal Yerleşim ve Seçim Planı
Saha operasyonlarının kurallara uygunluk sorunları ve yapısal kusurlar içermemesini garanti etmek için yapısal kurulum ekipleri, montajın tasarım parametrelerini temel alan katı bir seçim protokolüne bağlı kalmalıdır.
Çevresel Maruziyeti Doğrulayın
Sistemin doğrudan neme mi yoksa yüzde 70'in üzerinde bağıl neme mi maruz kalacağını belirleyin. Islak alanlar mutlaka seramik kaplı, alkaliye dayanıklı donanımları zorunlu kılar.
Alt tabakayı kafa profiliyle eşleştirin
Kağıt tabakasını çukurlaştırmak için özellikle yumuşak alçı yüzeyler için içbükey borazan kafaları kullanın. Yüksek yoğunluklu çimento levhalar için kesme uçlu düz levha kafaları kullanın.
Çerçeveleme Penetrasyon Derinliğini Hesaplayın
Ahşap saplamalara veya yapısal alt zeminlere minimum 3/4 inçlik bir nüfuz olduğundan ve soğuk şekillendirilmiş hafif çelik flanşlardan en az 3 tam diş aralığının geçtiğinden emin olun.
Bu mühendislik kurallarının sıkı bir şekilde uygulanmasıyla malzeme israfı önemli ölçüde azaltılır, yapısal yeniden çalışmalar ortadan kaldırılır ve bitmiş yüzeyler, amaçlanan kullanım ömrü boyunca görsel olarak kusursuz ve yapısal olarak sağlam kalır.
Sıkça Sorulan Teknik Sorular
S1: Kaplamalıysa çimento levhayı sabitlemek için standart alçıpan vidaları kullanılabilir mi?
Hayır. Yüzey işlemi ne olursa olsun, çimento paneller için standart alçı bağlantı elemanları kullanılamaz. Korozyon riskinin ötesinde, pürüzsüz borazan kafası profili, yoğun çimentoya bir girinti açmak için gerekli kesme uçlarından yoksundur. Boru kafasını çimento paneline zorlamak, panel kenarlarını çatlatacak veya kafanın gururla oturmasına neden olacak ve ince ayarlı harcın düz bir şekilde uygulanmasını engelleyecektir.
S2: Alçıpan vidalarının çimento panellere çakıldığında kırılmasının kesin nedeni nedir?
Alçı bağlantı elemanları tipik olarak sertleştirilmiş karbon çeliğinden yapılır, bu da onları güçlü kılar ancak kesme gerilimi altında kırılgan hale getirir. Yoğun, agrega dolgulu çimento panellere çakılmanın sürtünmesi ve direnci, ince ayar vidasının burulma kesme sınırlarını aşarak montaj sırasında sapın kafaya yakın bir yere oturmasına neden olur.
S3: Çimento levha tutturucunun ahşap saplamaya ne kadar nüfuz etmesi gerekir?
Yüksek kaliteli bir yapısal çimento panel bağlantı elemanı, masif ahşap çerçeve elemanlarına minimum 3/4 inçlik bir nüfuz derinliği sağlamalıdır. Standart yarım inç kalınlığındaki çimento destek tabakası için bu, güvenilir uzun süreli tutma gücü sağlamak amacıyla minimum 1-1/4 inç bağlantı elemanı uzunluğunun kullanılması anlamına gelir.
S4: Kullanılan metal çerçeve saplamalarının tipine göre diş adımı değişiyor mu?
Evet. Sıkı diş aralığı ince metalde güvenli bir sürtünme tutuşu sağladığından, 20 ila 25 kalibrelik soğuk şekillendirilmiş çelik çerçeveler için ince dişli bağlantı elemanları kullanılmalıdır. 14 gauge'den daha kalın ağır hizmet yapısal çelik saplamalar için, metal flanşı temiz bir şekilde delmek için kendiliğinden delen uçlu bağlantı elemanları gerekir.
S5: Alçıpan levha üzerindeki kırık kağıt tabakası neden kurulum hatası olarak değerlendiriliyor?
Alçı duvar sisteminin yapısal stabilitesi büyük ölçüde dış kağıt kaplamasının sağladığı gerilime bağlıdır. Borazan kafası aşırı sıkılırsa ve kağıdı delirse, vida başı yalnızca yumuşak, tebeşirli iç alçı çekirdeği sabitleyecek şekilde kalır. Bu, levhanın minimum kuvvet altında kolayca çınlamasına veya duvar çerçevesinden çekilmesine olanak tanır.
